1328 Линейный ATC CNC Router
1328 Линейный ATC CNC Router
Описание
Эта автоматическая фрезерная машина 13254×8 ATC Nesting может автоматически менять 12 различных инструментов. Она очень подходит для людей, которые выполняют сложную работу и часто меняют различные инструменты. Эта машина оснащена устройством подачи и может выталкивать материалы после резки или гравировки.
Функции
1. Тяжелая рама. Рама длиннее и гораздо прочнее, чем у обычных фрезерных станков.

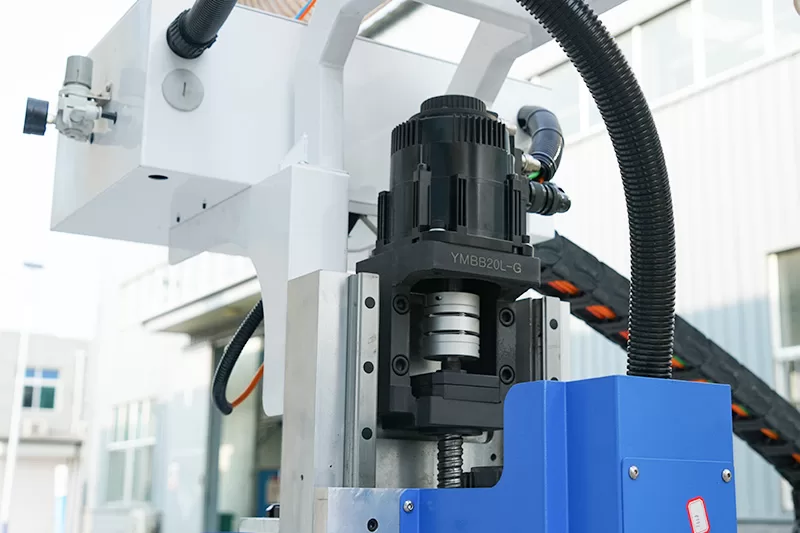

2. Сервомотор SYNTEC 1000w из Тайваня с редуктором SHIMPO из Японии. Он работает в полностью закрытом цикле и имеет функцию тормоза на оси Z. Он обеспечивает постоянную обратную связь о положении, большую мощность и плавное непрерывное движение.
3. Линейный магазин смены инструментов под порталом. Он может быстро менять 12 различных инструментов.
4. Ось Y использует квадратный линейный направляющий #30 из Тайваня. В то время как оси X и Z используют квадратный линейный направляющий #25. Использование зубчатой рейки 2M позволяет машине работать с наилучшей производительностью, поддерживая более высокую скорость и точность.
5. ATC шпиндель с воздушным охлаждением. Макс. скорость может достигать 24000 об/мин. С держателем инструмента ISO30 он может использовать сверла диаметром до 20 мм.
Параметры
| Модель | ELECNC1325 ATC |
| Путешествие по осям X,Y | 1220x2440mm вариант: 1500*3000mm; 2100*3000mm; 2100*4000mm, и т.д. |
| Путешествие по оси Z | 200mm |
| Тип шпинделя | 9kw ATC шпиндель с воздушным охлаждением, ISO30, ER32 |
| Тип инвертора | 11kw |
| Магазин инструментов | линейный автоматический сменщик инструментов Вариант: карусельный автоматический сменщик инструментов |
| Держатель инструмента с цангой | ISO30, ER32 цанга: φ4, φ6, 1/8, 1/2 |
| Система привода | Тайваньский контроллер SYNTEC/LNCr |
| Driving system | 1kw Японский AC серводрайвер YASKAWA и 850w AC сервомотор, 4 комплекта. вариант: 1kw Тайваньский сервопривод Syntec |
| Редуктор | Японский редуктор SHIMPO |
| Структура машины | Тяжелое тело с закалочной обработкой |
| Рабочий стол | Алюминиевый T-образный и вакуумный рабочий стол |
| Цилиндр позиционирования | Вариант: 5 штук (X2,Y3) |
| Линейный направляющий | Тайваньский линейный направляющий |
| Передача | Оси X,Y: Тайваньская /Немецкая зубчатая рейка и шестерня Ось Z: Тайваньский высокоточный винтовой шарикоподшипник |

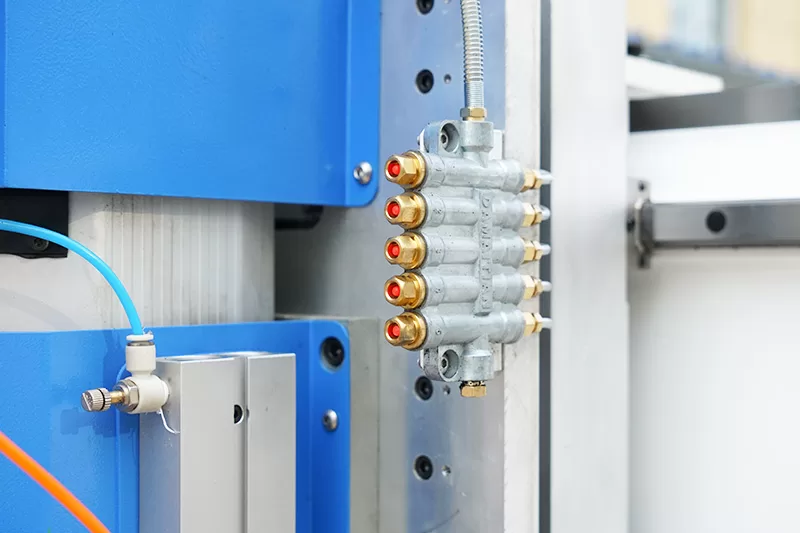

| Система смазки | 1.5L автоматическая система смазки |
| Калибровка инструмента | Автоматическая калибровка датчика инструмента |
| Кабели | Немецкие кабели Igus с сертификатами CE, cUL |
| Совместимое программное обеспечение | Artcam, Alphcam, Type 3, Ucancam, Aspire, и т.д. |
| Язык команд | G Code & M Code |
| Скорость перемещения | 80m/min |
| Рабочая скорость | 0-25m/min |
| Точность повторного позиционирования | ±0.03mm |
| Разрешение системы | ±0.0025mm |
| Рабочая точность | ±0.03mm |
| Рабочее давление воздуха | 0.6MPa |
| Рабочее напряжение | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Дополнительные позиции
| Вакуумный насос |
Tongyou, Taiwan Eurovac, Germany Becker |
| Система сбора пыли |
|
| Компрессор | Поршневой воздушный компрессор, винтовой воздушный компрессор |
| Защитное устройство | Световая завеса |
| Тип шпинделя | 9kw ATC шпиндель (HSK F63), 12kw (ISO30, HSK F63), и т.д. |
| Вращающее устройство | Промышленная поддержка вращающегося устройства диаметром 200mm, 320mm. |
Часто Задаваемые Вопросы
1.Как обслуживать машину?
Эта машина оснащена автоматической системой смазки, не требует ручной настройки, что облегчает использование.
2. Будет ли сложно использовать машину в первый раз?
У нас есть опытная команда послепродажного обслуживания, которая может предоставить круглосуточную онлайн-поддержку. Если у вас возникнут вопросы, наши инженеры будут пошагово вести вас и помогать вам их решать. Кроме того, мы также предоставим вам обучающие видео и учебники.
3. Какие преимущества у этой машины?
Магазин инструментов находится под порталом, что обеспечивает быструю смену инструмента. Кроме того, он также оснащен роликом подачи и устройством выталкивания. Поэтому погрузка и разгрузка более удобны и быстры.
Детали гнездовой ЧПУ-машины
Применение
Тяжелый фрезерный станок с ЧПУ хорош для сложных процессов и длительной работы, таких как:
Изготовление деревянных дверей, мебели;
Резка МДФ, поли-дерева;
Гравировка и резьба по твердой древесине;
Масштабная деревообработка;
Гравировка и резка мягкого металла, пластика, акрила, пены и т.д.
