2130 ATC ЧПУ-роутер для вложения
2137 ATC ЧПУ-роутер для вложения
Описание
Этот тип ЧПУ-машина для вложения – ваш лучший выбор для производства мебели. С функцией автоматической смены инструмента и функциями автоматической загрузки и разгрузки производственная эффективность значительно увеличивается.
Функции
1. Машина может автоматически маркировать, быстро определять точное положение, что повышает точность обработки.
2. Оснащен автоматическим устройством загрузки/разгрузки, что значительно повышает эффективность работы при обработке шкафов и других видов мебели.
3. Принимая последний итальянский шпиндель HSD, машина обладает большей силой резания и более долгим сроком службы.
4. С итальянским буровым пакетом HSD 9+3+1, машина имеет возможность выполнять пробивку на вертикальном и горизонтальном уровнях.
Параметры
Модель | ELECNC2130 ATC с платформой для загрузки и разгрузки |
Перемещение по осям X, Y | 2100×3000 мм, вариант: 1300*2500 мм; 1500*3000 мм и т.д. |
Перемещение по оси Z | 200 мм, вариант: 300 мм, 400 мм, 500 мм, 600 мм и т.д. |
Тип шпинделя | 9.6kw HSD ATC воздушное охлаждение шпинделя, ISO30, ER32 |
Тип инвертора | 11kw Delta инвертор |
Магазин инструментов | итальянские 5+4 вертикальные сверла |
Магазин инструментов | карусельный тип автоматического сменщика инструмента; вариант: линейный тип автоматического сменщика инструмента |
Держатель инструмента с зажимом | ISO30, ER32 зажим: φ4, φ6, 1/8, 1/2 |
Система управления | контроллер Taiwan Syntec 60WE; вариант: SYNTEC / LNC |
Система привода | 850w YASKAWA сервомоторы и драйверы Вариант:1kw Тайвань Syntec серво,1kw Япония YASKAWAсерво |
Редуктор | Япония SHIMPO редуктор |
Структура машины | Тяжелая конструкция с закалкой |
Рабочий стол | Полный вакуумный рабочий стол |
Цилиндр позиционирования | 7шт(X2,Y3) |
Линейный направляющий | ТайваньPMI Линейный направляющий с защитой от пыли |
Передача | Оси X, Y: Тайвань /Германия Шестерня и рейка Ось Z:Тайвань TBI высокоточный шариковый винт |
Система смазки | 1.5L автоматическая система смазки |
Калибровка инструмента | Автоматическая калибровка датчика инструмента |
Кабели | Германия Igus кабели с сертификатами CE,UL |
Совместимое программное | обеспечение Artcam,Alphcam,Type 3,Ucancam,Aspire,etc |
Язык команд | GCode&MCode |
Скорость перемещения | 80м/мин |
Рабочая скорость | 0-25м/мин |
Точность повторного позиционирования | ±0.03мм |
Разрешение системы | ±0.0025мм |
Рабочая точность | ±0.03мм |
Рабочее давление воздуха | 0.6МПа |
Рабочее напряжение | 220В 1PH/3PH 50Гц/60Гц 380В 3PH 50Гц/ 60Гц |
Дополнительные позиции
Вакуумный насос |
Tongyou,Тайвань Eurovac,Германия Becker |
Система сбора пыли |
|
Компрессор воздуха | Поршневой воздушный компрессор, винтовой воздушный компрессор |
Защитное устройство | Световая завеса |
Тип шпинделя | 9кВт ATC шпиндель (HSK F63),12кВт(ISO30,HSK F63), и т.д. |
Часто Задаваемые Вопросы
1. Сколько килограмм может выдержать платформа для загрузки?
Я хочу рассчитать, сколько панелей я могу положить на платформу. Она может выдержать 3000 кг. Кроме того, мы также можем спроектировать ее для перевозки 5000 кг продукции.
2.Как использовать систему управления Syntec?
Она используется с панелью управления и контроллером MPG. Поэтому ее очень удобно управлять. Кроме того, у нее есть USB-порт и LAN-порт для передачи чертежей.
3. Может ли машина добавить шпиндель Lamello вместо буровой головки HSD?
Да, конечно. Вы можете добавить шпиндель Lamello, чтобы заменить буровую головку HSD. Мы можем спроектировать машину в соответствии с вашим запросом.
Детали гнездовой ЧПУ-машины
Применение
Мебельная промышленность: различные типы дверей, окон, шкафов, полок, столов, стульев, диванов, кроватей, письменных столов, прикроватных тумбочек

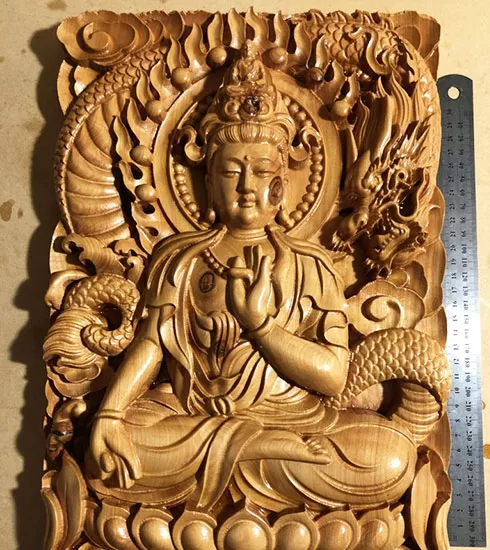

Декоративная промышленность: дверные проемы, фоторамки, зеркальные рамы, экраны, светильники, праздничные украшения Ремесленная промышленность: произведения искусства, подарки, сувениры, рамки для часов, праздничные украшения
Рекламная промышленность: рекламные знаки, логотипы, этикетки, 3D буквы и цифры, двухцветные доски, акриловые таблички, названия компаний, светодиодные светильники
Другие деревянные изделия: печатные платы, изолированные материалы, гравировка или фрезеровка корпусов бытовой техники, упаковка EVA для инструментов и устройств, гравировка или фрезеровка материала облицовки медицинского оборудования, электроники или других контейнеров.
